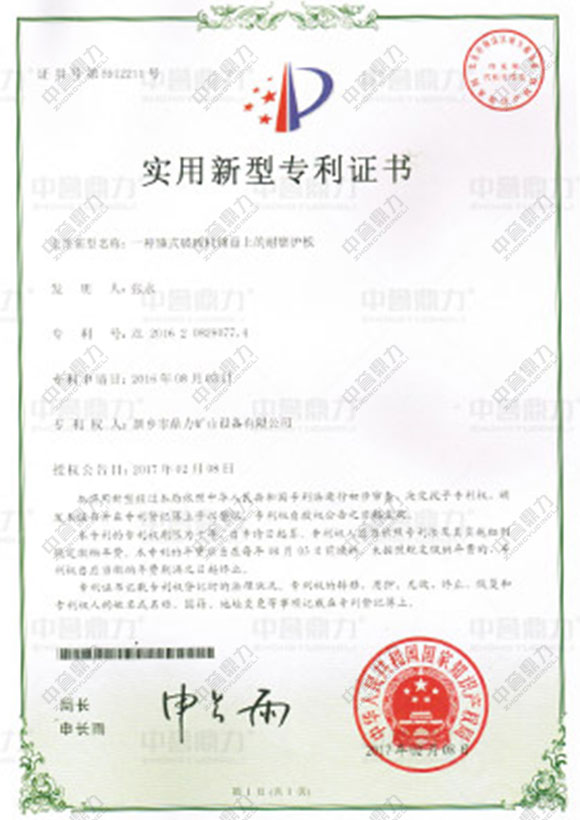

一種錘式破碎機錘盤上的護板專利證書

主分類號：B02C13/26(2006.01)I

分類號：B02C13/26(2006.01)I

專利號：ZL201620829077.4

IPC/LOC：B02C13/26(2006.01)

申請人：新鄉市鼎力礦山設備有限公司（現河南中譽鼎力智能裝備有限公司）

發明(設計)人：張永

本實用新型公開了一種錘式破碎機錘盤上的耐磨護板，它包括錘頭、錘軸和錘盤，所述錘盤的外圓上安裝有耐磨護板，所述耐磨護板與錘盤是通過緊固件固定，錘盤的形狀呈圓形或多邊形，錘盤與錘頭之間的外圓周面上分段安裝有耐磨護板；所述的耐磨護板由開口罩、銷釘孔、中心部位構成，耐磨護板是由一個開口外罩，形狀呈弧形或直線形，在開口外罩的中心部位的弧面上面積加寬，其上加工有銷釘孔，錘盤上分段安裝好后的耐磨護板360°無死角。本技術方案涉及的錘盤本體可多次使用，錘盤上分段安裝有防磨護板，可以根據錘盤的工作情況，分段更換，而且更換方便，結構簡單，從而減少了維護成本。
