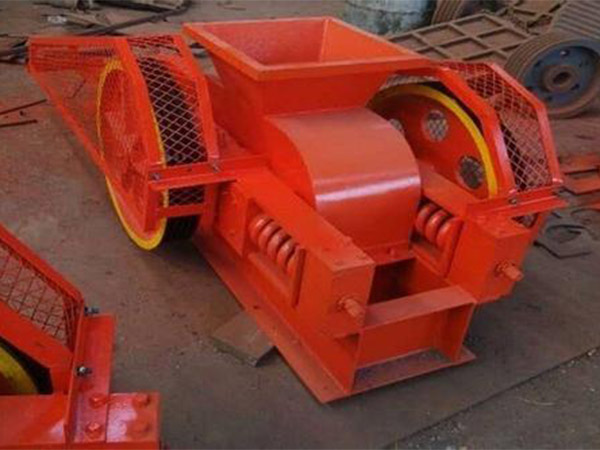

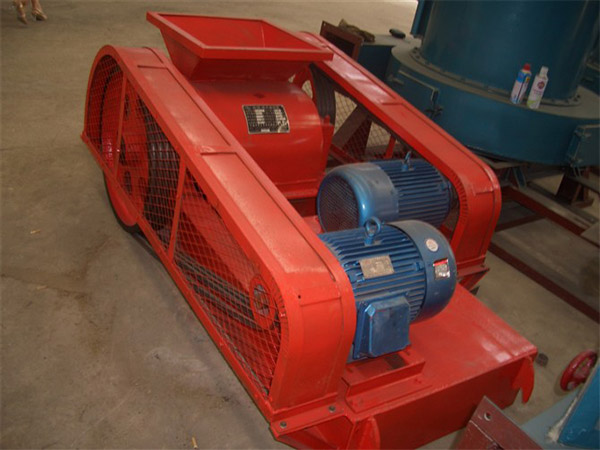

【輥式碎石機結構特點及說明】輥式碎石機主要有喂料系統，上、下破碎輥系統，擺動輥系統，破碎輥空間調整機構，驅動部，機架，液壓潤滑系統和電控系統等零件構成。

輥式碎石機結構特點及說明

(1)、喂料系統，同類機械的喂料系統都是直接銜接料堆，中間無布料系統，簡單影響料偏，嚴重影響輥?zhàn)幽�損，出現偏載受力，影響軸時間，河南中譽鼎力公司生產的輥式碎石機通過裝在碎石機機械頂部的電磁振動喂料機均勻喂料，通過喂料機內部設置的調整翻板或可控硅整流器調整振動來達成對喂料量的粗、細調整，從而地調整喂料。

(2)、破碎輥系統 碎石機的破碎輥分上輥、下輥系統，擺動輥系統，其中上、下輥?zhàn)庸ぷ鲿r(shí)是不變輥，擺動輥為活動輥，根據生產所要，可以在須范圍內對擺動輥進行調整，調整擺動輥同上下輥?zhàn)娱g的空間，此時思考石子情景，在每個輥?zhàn)拥膫?cè)面加裝刮刀，減少沾料的現象。

(3)、破碎輥空間調整機構 碎石機上設置有便于、的調整機構來調整破碎輥的空間，以破碎機械的粒度要求，空間調整機構同中機架相銜接，由電機、液壓馬達、斜塊、螺桿、刻度尺、液壓缸、行程調整機構，擺動支架等構成，可以通過電機調整，憑借刻度尺可以調整輥?zhàn)又�間的空間，調整機構中還設計了小空間系統既行程調整機構，可避免去兩輥?zhàn)釉谶\(yùn)行過程當中直接接觸，對輥?zhàn)佑绊憮p毀，為減少清理和保養工作時間，憑借空間調整機構的液壓缸可以使擺動輥快速脫開，此時使用電氣連鎖，免去在擺動輥脫開時機械運行。

(4)、驅動系統和機架 驅動系統使用2個普通電機或變頻電機驅動，V帶驅動，機架位焊接機構，各面均有金屬蓋板或許干凈擋板，使保養清理便于，為防止揚塵黏結及對輥?zhàn)颖砻孢M(jìn)行清理，并石子在破碎輥中間，在機架上設置有石子導向板及清理刮板。

(5)、電控、液壓潤滑系統 電控系統使用PLC調整，可達成碎石機開啟及停車、破碎輥速度檢驗、碎石機喂料機調整、機械電氣聯鎖、運行情景檢驗和報警，便于中控室遠距離調整，液壓系統主要是用在維護，調整破碎輥空間。
